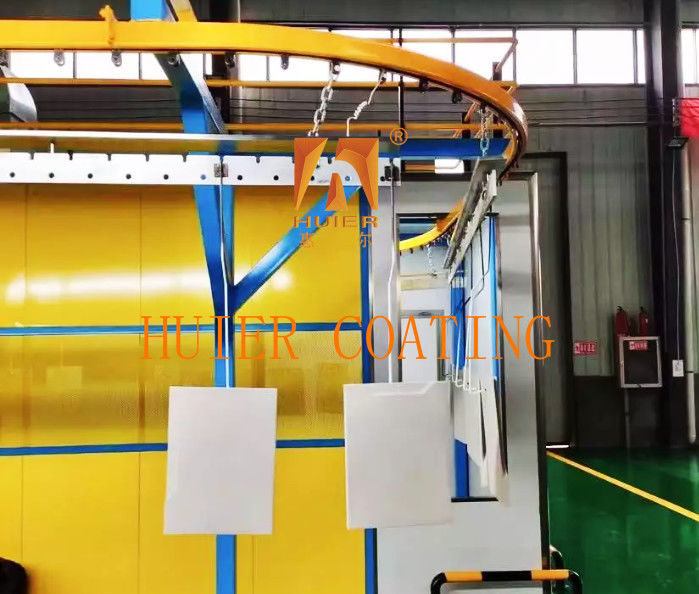

Maximize sua Eficiência no Sistema de Transportador Suspenso com Circulação de Pó Totalmente Fechada

Descrição do equipamento:

Linha de pulverização automática recíproca
Características tecnológicas: pistola de pulverização recíproca + sistema automático de elevação, controlo preciso da trajetória, circulação de pólvora totalmente fechada.
Cenários aplicáveis: pulverização eficiente de peças de trabalho normais (tais como placas metálicas/armazéns de arquivos/chassis)
Comparação das vantagens técnicas (em comparação com as linhas manuais tradicionais)
+ A precisão de repetição da trajetória de pulverização aumentou 300%
+ Redução de 45% dos resíduos de pó
+ Suporta chamada automática de 10 receitas de processo pré-definidas

Estruturas e componentes principais:

Estrutura do núcleo e descrição dos componentes
(Desenho modular. Compativel com os padrões de processo ISO 9001-2025)

I. Estrutura do quadro principal
Parâmetros técnicos do componente/descrição funcional
Estrutura de travessia totalmente de aço, rigidez torsional ≥ 5 × 104 N·m/rad
Tração de motor linear, precisão de posicionamento repetida ±0,3 mm
Desenho alternativo de pulverização, batimento teórico de 15 segundos/peça

II. Sistema de pulverização
Grupo de pistolas de pulverização inteligentes.
Braço robótico de ligação de 6 eixos (corrida máxima no eixo X 8 m, no eixo Z 2,5 m)
Gerador eletrostático de alta tensão (saída de tensão constante de 80 kV, tempo de resposta < 0,1 s)
Bocal rotativo adaptável (angulo de atomização 30°-90° ajustável automaticamente)
Sistema de abastecimento de pólvora.
▶ Fornecimento de pó de cama fluidizado com depósito duplo (tempo de mudança de cor ≤ 8 minutos)
▶ Dispositivo de recuperação de ciclone (taxa de recuperação de pó ≥ 92%)
▶ Filtro de refluxo de pulso (precisão de filtração 0,3 μm)

III. Sistema de controlo de automação
Unidade de controlo principal do PLC: suporta a importação de trajectória CAD (compatível com o formato DXF/STEP)
Posicionamento visual 3D: contorno da peça de trabalho de varredura a laser, precisão ±0,5 mm
Módulo de otimização do consumo de energia: ajuste dinâmico do curso da pistola de pulverização, taxa de economia de energia ≥18%

IV. Principais indicadores de desempenho

Características:

1.Alto desempenho de custo: com base no posicionamento do produto e na estratégia de desenvolvimento do cliente, e com a acessibilidade económica como base, alcançamos o melhor desempenho de custo.
2O conceito de concepção avançado e meticuloso do equipamento, juntamente com o equipamento industrial altamente automatizado, apresenta a imagem de uma empresa moderna e avançada.
3O sistema tem uma elevada adaptabilidade, satisfazendo as exigências de produção actuais e reservando espaço para desenvolvimento, tendo em conta as necessidades de aumento da produção e melhoria da qualidade no futuro.
4.A conformidade da qualidade adere estritamente ao sistema de gestão da qualidade ISO900, com cada detalhe da instalação de todo o equipamento sendo estritamente controlado.
