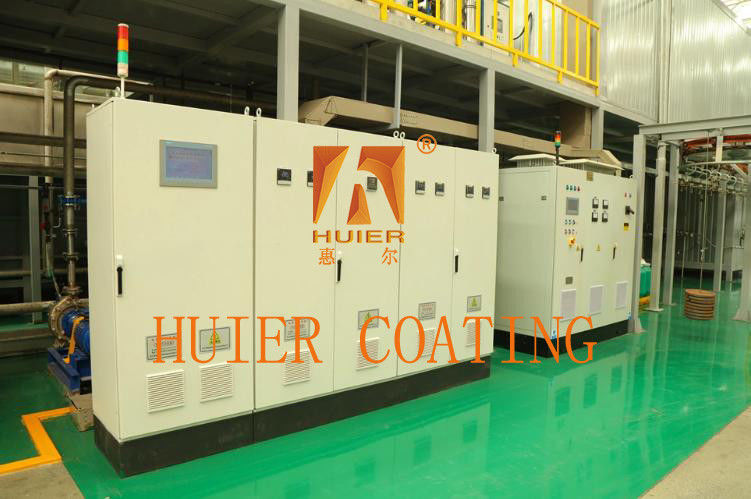

Sistema eletrónico de controlo da linha de produção de revestimento

Definição e função do sistema de controlo elétrico

O chamado sistema de controlo elétrico refere-se a uma combinação de vários componentes elétricos, que utiliza a tecnologia de controlo PLC para obter o controlo de um ou de alguns objetos do equipamento,assegurando assim a operação segura e fiável do equipamento controladoAs funções principais do sistema de controlo eléctrico são: controlo automático, protecção, monitorização e medição.botões, etc.), parte lógica (como relés, contatos, etc.) e parte de execução (como bobinas eletromagnéticas, luzes indicadoras, etc.).Uma linha de revestimento completa deve estar equipada com um sistema de controlo elétrico científico e razoável para assegurar o funcionamento normal da linha de produção de revestimento.

Classificação do sistema de controlo electrónico de revestimento

O equipamento do processo de revestimento é numeroso, com estruturas complexas, exigentes requisitos de processo e requisitos de controlo elétrico precisos.De acordo com a configuração dos equipamentos e sistemas de processo de revestimento, o sistema de controlo elétrico pode ser dividido em pré-tratamento, sistema de controlo elétrico do equipamento de eletroforese, sistema de controlo elétrico do equipamento de catenária,Equipamento de retificação sistema de controlo elétrico, sistema de controlo eléctrico de equipamento de água pura, sistema de controlo eléctrico de equipamento de ar condicionado, túnel de secagem, sistema de controlo eléctrico de equipamento RTO,Equipamento de transporte mecânico sistema de controlo eléctrico, sistema de controlo eléctrico de equipamento de transporte e mistura de tintas, sistema de controlo eléctrico de equipamento robótico, sistema de controlo eléctrico de equipamento de controlo central, etc.

Pintura da estrutura do sistema de controlo electrónico

O sistema de controlo elétrico de revestimento, denominado sistema de controlo elétrico de revestimento, é geralmente composto por uma camada de monitorização, uma camada de controlo e uma camada de equipamento.A camada de monitorização está localizada na camada de rede superiorUma sala de controlo central é instalada na oficina, e computadores, servidores e impressoras são instalados na sala para formar um sistema PMC.Todos os computadores de monitorização e o PLC do sistema de controlo elétrico estão ligados entre si através do Ethernet industrial de nível de oficina (Ethernet, o protocolo de comunicação é TCP/IP).O estado de funcionamento de cada dispositivo controlado na oficina é monitorizado através da Ethernet (referindo-se a um sistema que pode transmitir dados para o sistema de monitoramento do computador através da Ethernet)A camada de controlo é o núcleo de todo o sistema de controlo eléctrico e desempenha um papel de "conexão" em todo o sistema.recebe informações de dados (sinais de entrada digitais ou analógicos) enviados do campo através do autocarro de campo, e após o cálculo e processamento da CPU, emite instruções correspondentes (sinais de saída) para realizar o controlo do equipamento de campo.O PLC de cada sistema de controlo principal está equipado com uma interface de rede EthernetA camada de equipamento é o elo chave de todo o sistema de controlo, que inclui principalmente as estações de operação de campo,Unidades de detecção de equipamento de campo (interruptores de proximidade), interruptores fotoeléctricos, etc.), outros dispositivos de entrada de campo (como botões de comando, etc.) e dispositivos de exibição (como luzes indicadoras, etc.).É conectado ao PLC na camada de controle através do autocarro de campo, envia sinais de entrada para o PLC e aceita instruções de controle do PLC.

Etapas de concepção, princípios e conteúdos do sistema de controlo electrónico de pintura

O projecto do processo do sistema de controlo eléctrico tem por objectivo satisfazer os requisitos de fabrico e utilização dos equipamentos de controlo eléctrico.Após a conclusão do desenho do esquema elétrico e da selecção dos componentes elétricos, a configuração global do equipamento de controlo eléctrico pode ser realizada, ou seja, o desenho do diagrama geral de montagem e do diagrama geral de fiação,e, em seguida, o diagrama de montagem elétrica e diagrama de fiação de cada parte pode ser projetado, e o catálogo dos componentes, o número de linha de entrada e saída e a lista de materiais principais de cada peça e outras informações técnicas podem ser listados e, finalmente, o manual de instruções pode ser escrito. 1.Os princípios de concepção do sistema de controlo elétrico de revestimento são os seguintes:Os objectivos do projecto são: 1) maximizar as necessidades de produção e de processo de revestimento dos circuitos de controlo eléctrico; 2) na premissa de satisfazer as necessidades de produção;esforçar-se para tornar o circuito de controlo simples e econômicoOs componentes básicos do sistema de controlo eléctrico de revestimento são os seguintes:(1) para formular o livro de tarefas de projeto elétrico2) determinar o plano de tracção eléctrica e o método de controlo; 3) selecionar a capacidade e a estrutura do motor;(4) conceber o esquema de controlo eléctrico e calcular os principais parâmetros técnicos• (5) selecionar componentes eléctricos e formular uma lista de componentes eléctricos;O diagrama esquemático elétrico é o elo central de todo o projeto, porque o diagrama esquemático elétrico é a base para a concepção do processo e a formulação de outros dados técnicos.
