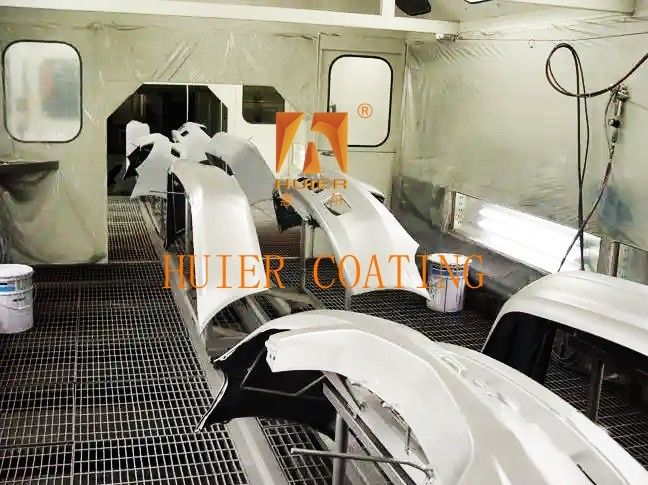

Linha de pintura eletrostática personalizável para pulverização de pára-choques multi-modelo com gerenciamento digital

Descrição do equipamento:

Linha de produção de pintura de pára-choques de automóveis Objetivo principal: alcançar a pulverização de alta adesão da superfície do pára-choque de plástico, para atender aos requisitos de resistência ao clima,resistência ao impacto de pedras e aparência impecável.
Processo principal: alimentação → limpeza por plasma → remoção de poeira eletrostática → pulverização de primer → secagem a flash → pulverização de pintura superior → cura UV → inspeção de qualidade de resfriamento → corte
Ponto de actualização tecnológica:
Produção flexível: suporte à pulverização de linhas mistas de parachoques de vários modelos (compatível com materiais PP/ABS)
Gestão digital: sistema MES de monitorização em tempo real dos parâmetros do processo (umidade, temperatura, espessura da película)
Emissão ultra-baixa: roda de zeolita + tratamento dos gases de escape RTO (emissão de COV ≤ 20 mg/m3)
O corpo linear tem uma capacidade de 400 000-500 000 peças/ano e suporta a expansão modular para 800 000 peças/ano, adequado para cenários de O&M e fornecedores Tier 1.

Estrutura e componentes principais:

Explicação pormenorizada do equipamento e da estrutura essenciais
módulo Parâmetros/funções técnicos dos componentes principais
Sistema de pré-tratamento - Activador de superfície de plasma
- Tanque de limpeza por ultra-som (desengraçador alcalino)
- Dispositivo de remoção de poeira de faca de ar iônico - Potência de plasma 20 kW (valor de activação Dyne ≥42)
- Temperatura de limpeza 60°C±2°C
- Eficiência de remoção de poeira 99,5%
2. Sistema de pulverização - Robô cooperativo de sete eixos (precisão ± 0,05 mm)
- Pistola de pulverização electrostática acionada pelo ar
- Valva de mudança de cor (3 segundos de mudança rápida de cor) - Fluxo de pulverização 200-500 ml/min
- Voltagem electrostática 60-90 kV
- Controlo da diferença de cor ΔE≤0.8
Sistema de cura - módulo de cura UV-LED
- Zona de aquecimento de ondas médias de infravermelho
- Sistema de circuito fechado de controlo de temperatura - comprimento de onda UV 365-405 nm (densidade de energia ≥ 3000 mJ/cm2)
- Temperatura de curado 80°C±5°C (antideformação plástica)
4. Sistema de transportadores - Cadeia de transportadores integrada (com bandeja giratória)
- Servo de posicionamento
- Dispositivo de remoção de condutividade antiestática - carga máxima 80 kg/ estação
- Velocidade de rotação 10-30 rpm
- Resistência superficial ≤ 1 × 106Ω (adsorção anti-nevoeiro de tinta)
5. Sistema de protecção do ambiente - Sala de pulverização seca (papel de filtro Venturi)
- concentração de adsorção da roda de zeolita
- Incineração RTO (recuperação de calor 95%) - taxa de captura de nevoeiro ≥99%
- Eficiência de purificação dos gases de escape ≥ 98%
- Consumo de gás natural ≤ 15 m3/h

Características:

1.Alto desempenho em termos de custos Baseado no posicionamento do produto e na estratégia de desenvolvimento do cliente, com base nos benefícios económicos, para alcançar o melhor desempenho em termos de custos.

2.Conceito de design de equipamentos avançados de excelência, alto grau de automação de equipamentos industriais, mostram estilo empresarial moderno e avançado.

3.Alta adaptabilidade às exigências actuais de produção e espaço reservado para o desenvolvimento, tendo em conta o aumento posterior da produção e as necessidades de melhoria da qualidade.

4Os padrões de qualidade seguem estritamente o sistema de gestão da qualidade IS0900, e cada pequeno elo de toda a instalação do equipamento é rigorosamente verificado.
