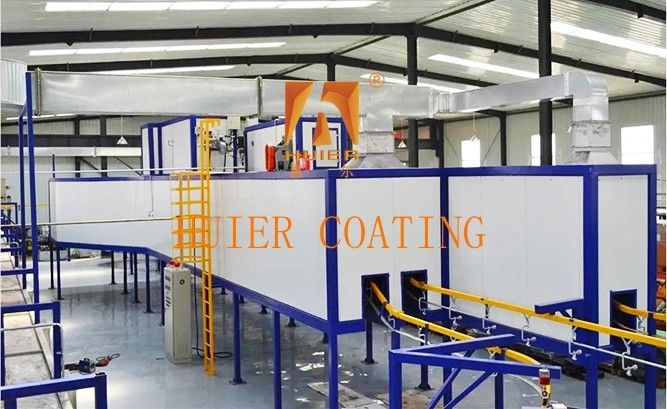

Melhorar o processo de revestimento Linha de pintura eletrostática e software de otimização do caminho de pulverização

Descrição do equipamento:

Primeiro, o fluxo do processo
Parte superior da peça → pré-tratamento (8-12min) → secagem por umidade (10min/80°C) → pulverização automática (2-3 camadas) → nivelamento (5-8min) → curado (20-30min/140°C) → arrefecimento → inspecção da parte inferior.
2Pontos-chave da concepção da selecção
1Compatibilidade dos materiais
As peças de plástico devem estar equipadas com fornos de curagem a baixa temperatura (≤ 90°C)
Recomenda-se a adição de um reservatório de processamento de cromo para tratamento de alumínio
2. configuração inteligente
Obrigatório: Interface do sistema MES (protocolo OPC UA suportado)
Recomendado: Software de otimização de IA do caminho de pulverização
3. normas de segurança
Classe à prova de explosão: a zona de pulverização deve satisfazer a zona ATEX 1
Desligamento de emergência: controlo de redundância de duplo circuito

Estrutura e componentes principais:

1Explicação detalhada da estrutura do núcleo e dos componentes
1. sistema de pré-tratamento
Composição da estrutura:
Tanque de desengraçamento de vários estágios (aço inoxidável, espessura da parede ≥ 3 mm): pressão de pulverização 0,2-0,4 MPa, equipado com separador óleo-água
Tanque de fosfato: tubo de aquecimento de liga de titânio, controlo de temperatura PID ±1°C
Banho de água pura: filtragem por membrana RO + módulo EDI, qualidade da água ≤10μs/cm
Principais componentes:
Bomba de accionamento magnético (tipo anticorrosivo, caudal 50-200 m3/h)
Trocador de calor de placa (recuperação de calor ≥ 75%)
2. sistema de pulverização
Camada de estrutura:
Unidade robótica: braço robótico servo de 6 eixos (precisão de posicionamento repetida ± 0,05 mm)
Gerador eletrostático (saída 90kV/200μA, com detecção de arco)
Módulo de alimentação de tinta: bomba de medição de dois componentes (proporção de mistura 1:1~1:10 ajustável, erro ≤±0,8%)
Tubo de pintura de temperatura constante (isolamento de água circulante de 20 ± 1 °C)
Tecnologia inovadora:
Posicionamento visual 3D (identificação da peça de trabalho ± 0,1 mm)
Bocal de atomização de ar (dimensão de partícula de atomização ajustável 15-25μm)
3. sistema de secagem e cura
Configuração da chave:
Cadeia transportadora de alta temperatura (304 aço inoxidável, temperatura 250°C)
Dispositivo de incineração de gases de escape (taxa de remoção de COV ≥ 99%)

Em segundo lugar, quadro dos parâmetros técnicos de energia

Características:

1. Alto desempenho de custo Baseado no posicionamento do produto do cliente e estratégia de desenvolvimento, com base em benefícios económicos, para alcançar o melhor desempenho de custo.

2.Conceito de design de equipamentos avançados de excelência, alto grau de automação de equipamentos industriais, mostram estilo empresarial moderno e avançado.

3- Alta adaptabilidade às exigências actuais de produção e espaço reservado para o desenvolvimento, tendo em conta o aumento posterior da produção e as necessidades de melhoria da qualidade.

4Os padrões de qualidade seguem estritamente o sistema de gestão da qualidade IS0900, e cada pequeno elo de toda a instalação do equipamento é rigorosamente verificado.
