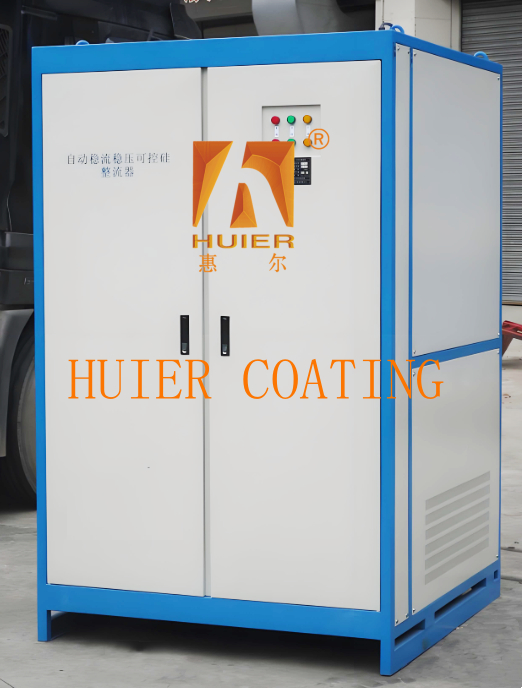

Acessórios de rectificadores avançados com controlo de silício para galvanoplastia e eletrólise

Descrição do Equipamento:

1. Visão Geral do Equipamento
O Retificador Controlado por Silício (SCR) é um dispositivo de conversão de energia com tiristor como o dispositivo de potência central e circuito de controle digital inteligente, que pode converter eficientemente corrente alternada (CA) em corrente contínua (CC) controlável. Suas características incluem alta eficiência, ausência de desgaste mecânico, velocidade de resposta rápida, tamanho pequeno, e é amplamente utilizado em regulação de tensão, retificação, inversão e controle de automação.

2. Funções Principais
Retificação Controlada: Controla com precisão a tensão/corrente CC de saída ajustando o sinal de disparo do polo de controle.
Regulação de Tensão e Inversão: Suporta controle bidirecional de energia elétrica, adequado para galvanoplastia, eletrólise, aquecimento por indução e outros processos.
Características de Economia de Energia: Em comparação com a tecnologia de retificação tradicional, a taxa de utilização de energia elétrica é significativamente melhorada, o que ajuda na economia de energia industrial.

3. Parâmetros Técnicos

4. Áreas de Aplicação

Galvanoplastia/eletrólise: Fornece fonte de alimentação CC estável para garantir a uniformidade do revestimento.

Aquecimento industrial: Cooperar com a bobina de indução para realizar a fusão de metais e tratamento térmico.

Equipamento de soldagem a arco: Controlar adaptativamente a estabilidade do arco para reduzir respingos de solda.

Sistema de nova energia: Regulação de energia do inversor fotovoltaico e sistema de armazenamento de energia.

V. Precauções de instalação e operação

Especificação de fiação: O ânodo é conectado ao polo positivo da fonte de alimentação, o cátodo é conectado à carga, e o sinal do polo de controle precisa corresponder à tensão de disparo.

Manutenção da dissipação de calor: Limpe o radiador regularmente para evitar danos ao dispositivo causados por superaquecimento.

Proteção de segurança: Use equipamentos isolantes durante a operação e proíba curto-circuito direto na extremidade da carga.

Estruturas e componentes principais:

1. Dispositivos de potência principais

Estrutura do tiristor (SCR): É composto por quatro camadas de materiais semicondutores (PNPN), formando três junções PN, levando a três eletrodos de ânodo (A), cátodo (K) e eletrodo de controle (G).

Forma de embalagem: É dividido em tipo parafuso e tipo plano para se adaptar a diferentes cenários de dissipação de calor e instalação.

Tipo: Tiristor unidirecional: É apenas unidirecional e consiste em uma estrutura PNPN de quatro camadas.

Triac: É bidirecional e equivalente a dois tiristores unidirecionais em paralelo reverso. A estrutura é NPNPN de cinco camadas, contendo quatro junções PN.

2. Topologia do circuito principal

Circuito retificador em ponte trifásico: Reduz o fator de ondulação da tensão de saída (≤1%) através da retificação multifásica, o que é adequado para cenários de alta potência.

Estrela dupla reversa com circuito de reator balanceado: Balanceia a distribuição de corrente e melhora a eficiência de conversão de energia.

3. Módulo de controle‌
‌Circuito de controle digital inteligente‌: controle multi-loop integrado (loop de tensão, loop de corrente), realiza estabilização de tensão, estabilização de corrente (precisão melhor que 1%) e função de partida suave (ajustável de 0 a 60 segundos).
‌Circuito de disparo e manutenção‌: o sinal de disparo é aplicado através do eletrodo de controle (G) para controlar a condução, e o circuito principal mantém o estado ligado após a condução.

4. Sistema auxiliar‌
‌Sistema de resfriamento‌: adota design de resfriamento a ar, resfriamento a água ou auto-resfriamento para garantir a estabilidade da temperatura sob operação de alta potência.
‌Mecanismo de proteção‌: funções de proteção integradas contra sobretensão, sobrecorrente, curto-circuito e outras para evitar danos ao dispositivo.
‌Circuito de filtro‌: capacitores e indutores são configurados nas extremidades de entrada/saída para suprimir interferências de alta frequência e ondulação.

5. Conexão externa e operação‌
‌Especificação de fiação‌: o ânodo (A) é conectado ao polo positivo da fonte de alimentação, o cátodo (K) é conectado à carga, e o eletrodo de controle (G) precisa corresponder à tensão de disparo.
O tiristor bidirecional não tem distinção clara de polaridade, e a condução bidirecional é alcançada através do sinal do eletrodo de controle.
‌Requisitos de instalação‌: Evite obstruir o dissipador de calor e certifique-se de que a conexão do terminal esteja firme‌.

6. Estrutura de Adaptação de Aplicação‌
‌Cenário de galvanoplastia/eletrólise‌: Use um circuito retificador multifásico para emitir energia CC de baixa ondulação para garantir a uniformidade do revestimento‌.
‌Cenário de regulação de tensão e inversor‌: O tiristor bidirecional (TRIAC) suporta a função de comutação sem contato CA e simplifica o circuito de controle‌.

Características:

1. Alto custo-benefício: Com base no posicionamento do produto e na estratégia de desenvolvimento do cliente, e com a acessibilidade econômica como base, alcançamos o melhor custo-benefício.
2. O conceito de design avançado e meticuloso do equipamento, juntamente com o equipamento industrial altamente automatizado, mostra a imagem de uma empresa moderna e avançada.
3. Possui alta adaptabilidade, atendendo aos requisitos de produção atuais e reservando espaço para desenvolvimento, levando em consideração as necessidades de aumento da produção e melhoria da qualidade no futuro.
4. A conformidade com a qualidade adere estritamente ao sistema de gestão da qualidade ISO900, com cada detalhe da instalação de todo o equipamento sendo rigorosamente controlado.
