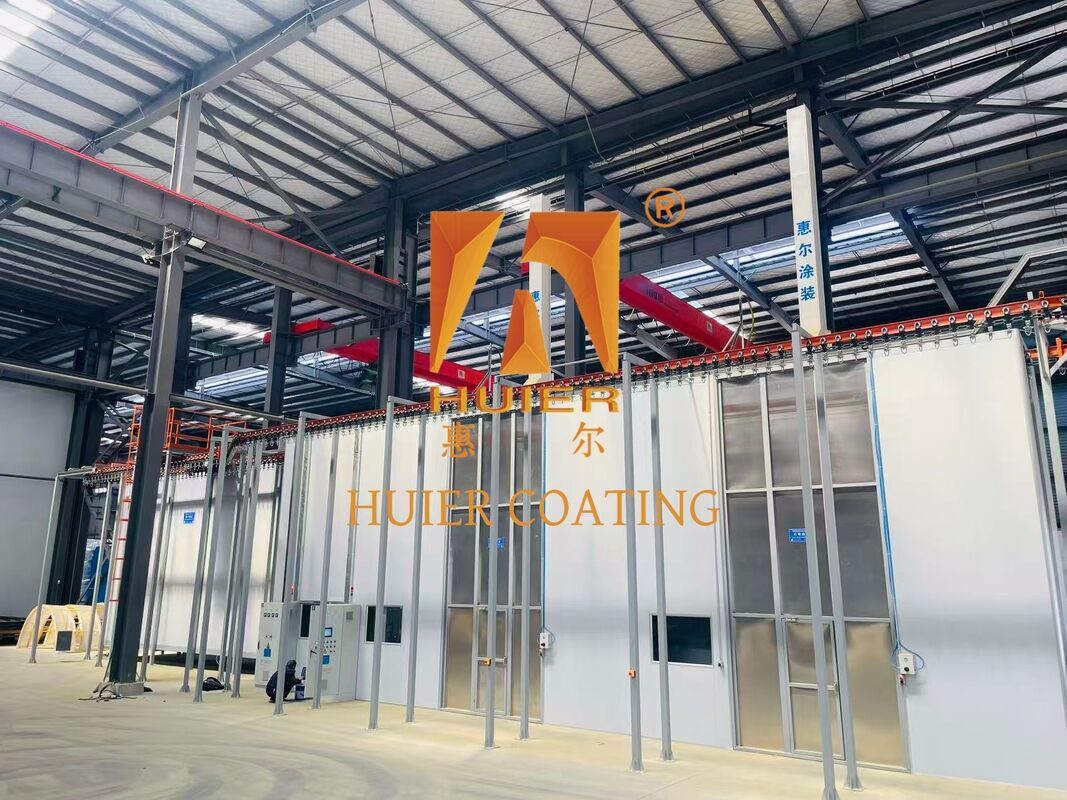

Linha automática de pulverização de tinta para revestimentos de fluoropolímero ultralongos

Este sistema de revestimento automatizado especializado foi projetado para aplicação de primer, acabamento e revestimentos anticorrosivos em revestimentos de fluoropolímero ultralongos (tubos de PTFE/PFA/FEP revestidos de aço). Utilizando métodos de pulverização DISK ou alternativos automáticos, ele oferece alta eficiência, formação de filme superior e excepcional uniformidade de revestimento para aplicações protetoras e decorativas.

Princípio de funcionamento

As peças de trabalho são carregadas através de correntes transportadoras reforçadas ou pontes rolantes na cabine de pintura. Um robô de pulverização ou mecanismo alternativo, sincronizado com sistemas de rotação de precisão, realiza a pulverização controlada de acordo com parâmetros predefinidos. Após a aplicação, as peças passam por fornos de secagem multizonas com temperatura constante para nivelamento, cura e resfriamento.

Principais vantagens

Adaptabilidade de peças de trabalho ultralongas: projetada para tubos de 3m a 5m, eliminando flacidez, áreas perdidas e espessura de filme irregular comum na pulverização manual
Controle de alta precisão: O controle digital PLC garante que a variação da espessura do filme permaneça dentro das tolerâncias especificadas em todo o comprimento do tubo
Proteção Ambiental e Segurança: Sistemas avançados de recuperação de névoa de tinta e design à prova de explosão em conformidade com os padrões Classe A
Forte garantia de adesão: Parâmetros otimizados para superfícies fluoroplásticas alcançam classificações de teste de corte transversal de 0-1 com pré-tratamento adequado
Campos de aplicação: Fabricação de tubos anticorrosivos, equipamentos químicos, tubulações de transferência de semicondutores e engenharia anticorrosiva para serviços pesados

Fluxo do Processo

Carregamento → Pré-tratamento de superfície → Sopro → Pulverização automática de primer → Nivelamento on-line → Pulverização automática de acabamento → Nivelamento on-line → Secagem e cura em vários estágios → Resfriamento por ar forçado → Inspeção de qualidade → Descarga e embalagem

Estrutura Principal e Componentes

Sistema de pulverização

Bicos em aço inoxidável em forma de leque/cone, tubulação resistente à corrosão, bombas pneumáticas de diafragma de alta precisão com regulação de pressão (0,2-0,6 MPa)

Sistema de transporte

Corrente de suspensão resistente (0,5-5 m/min) com mecanismo antioscilação e dispositivo de rotação opcional para cobertura completa

Estrutura do Tanque/Estande

Tanques de PP/FRP e cabines de pintura tipo cortina de água/seca com seções de processamento particionadas e reservatórios isolados de dupla camada

Sistema de Filtragem e Circulação

Filtração em vários estágios (precisão ≤25 μm), bombas resistentes à corrosão e exaustores à prova de explosão para operação contínua

Aquecimento e controle de temperatura

Aquecimento a vapor/elétrico com precisão de ±2°C, sensores PT100 e controladores inteligentes que mantêm temperaturas de processo ideais

Sistema de controle inteligente

Interface PLC + IHM com armazenamento de receitas, monitoramento em tempo real, alarmes de falhas e recursos de relatórios de produção

Sistemas Auxiliares

Exaustão centrífuga com opções de tratamento, paradas de emergência, plataformas antiderrapantes e sistemas automáticos de extinção de incêndio

Principais recursos

1 Econômico:O design otimizado proporciona uma relação custo-desempenho superior através de sistemas eficientes de transporte e circulação de tinta

2 Equipamento avançado:Incorpora pulverizadores alternativos automáticos multieixos e sistemas inteligentes de temperatura para automação industrial moderna

3 Alta adaptabilidade:Os ajustes flexíveis do curso da pistola e da velocidade da corrente suportam a produção de lotes mistos com capacidade de atualização futura

4 Garantia de qualidade:Compatível com ISO 9001 com controles de instalação rigorosos garantindo que as películas de tinta anticorrosiva atendam aos padrões exigidos
