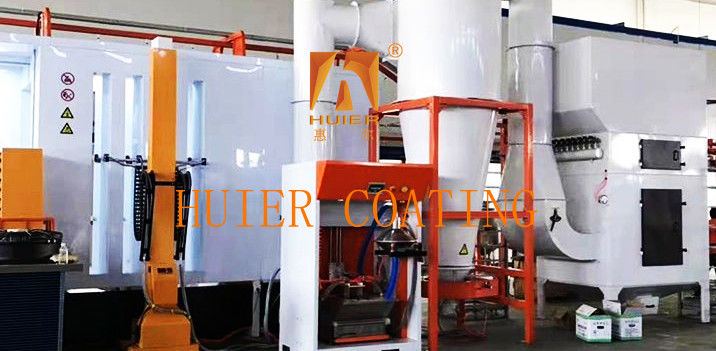

Linha de Revestimento Eletrostático a Pó com Dispositivo de Supressão de Explosão para Extinção de Incêndios para Operação Segura

Descrição do equipamento:

1Normas de projeto à prova de explosão
Certificação ATEX 2014/34/UE. Nível à prova de explosão de poeira: DIP A21 T135°C.
2Características especiais do projecto
1Sistema de dissipação estática:
▸ Piso condutor (valor de resistência 104-106Ω)
▸ Barra de vento iônica (voltagem de equilíbrio < ± 50 V)
2Dispositivo de extinção de incêndio e de supressão de explosões:
▸ Sistema de neblina de água fina de alta pressão (tamanho de gota de 10 μm)
▸ Tanque de armazenamento de agentes químicos anti-explosão (5 kg de armazenamento de pó seco)
Recomenda-se a realização regular de ensaios de estanqueidade do ar (método de decaimento de pressão) e de ensaios de resistência ao solo (< 10Ω).A pressão interna do equipamento deve ser mantida em estado negativo (-50Pa a -100Pa).
3- Cenários de aplicação típicos
Indústria automóvel: pulverização de carcaças de baterias de nova energia
Equipamento eletrónico: Tratamento da superfície dos armários de servidores
Indústria militar: Revestimento anticorrosivo para caixas de armazenagem de munições
3Diagrama de arquitetura do sistema
[Alimentação e transporte] → [Câmara de temperatura e umidade constantes] → [Área de pulverização eletrostática] → [Cabina de recuperação de pó] → [Purificação e emissão]
│ │
Centro de abastecimento de pólvora

Estruturas e componentes principais:

1Parâmetros estruturais do equipamento

Tamanho da sala: projeto modular padrão (6×4×3m a 12×6×4,5m personalizáveis)
Estrutura de parede: aço inoxidável 304 + painel de PP ignífugo (estrutura composta de três camadas)
Janela de observação: vidro à prova de explosão + sistema de limpeza automática (transmissão luminosa ≥85%)

2Configuração do sistema de pulverização
1Configuração básica
Gerador eletrostático à prova de explosão (de 0 a 100 kV com regulação sem passos)
Recuperação do ciclone + recuperação secundária do filtro de pulso (eficiência de recuperação ≥95%)
Sistema de abastecimento de ar de temperatura e umidade constantes (23±2°C/RH45±5%)
2Opções inteligentes à prova de explosão
Monitorização da concentração de poeira: sensor de dispersão a laser (monitorização em tempo real de 0 a 1000 g/m3)
Dispositivo automático de extinção de incêndio: sistema combinado de extinção de incêndio com pó seco ultrafinos + CO2
Controle de bloqueio: ligado ao sistema de escape da oficina (diferença de pressão < 50 Pa de compensação automática)

3. Cabina de operação de pulverização
Parâmetros estruturais:
Dimensões de trabalho efectivas: L8×W3×H2,5 m (tipo padrão)
Material da cabine: aço inoxidável 304 + placa de PP antiestática
Controle ambiental:
Fluxo de ar: 0,4-0,6 m/s (fluxo laminar ajustável)
Manutenção da humidade: 45%±5% RH
Intervalo de temperatura: 18-28°C (regulação inteligente da temperatura)

4Sistema de gestão de pó

5Sistema de controlo inteligente.
Interface homem-máquina: tela sensível ao toque industrial de 10,1 polegadas
Parâmetros de monitorização
Concentração em pó em tempo real (precisão ± 5 g/m3)
Fluctuação de tensão eletrostática (60-100 kV controlo de circuito fechado)
Condição do equilíbrio da pressão do vento (ajuste automático do PID)
Interface de dados: OPC UA/Modbus TCP

Características:

1.Alto desempenho de custo: com base no posicionamento do produto e na estratégia de desenvolvimento do cliente, e com a acessibilidade económica como base, alcançamos o melhor desempenho de custo.
2O conceito de concepção avançado e meticuloso do equipamento, juntamente com o equipamento industrial altamente automatizado, apresenta a imagem de uma empresa moderna e avançada.
3O sistema tem uma elevada adaptabilidade, satisfazendo as exigências de produção actuais e reservando espaço para desenvolvimento, tendo em conta as necessidades de aumento da produção e melhoria da qualidade no futuro.
4.A conformidade da qualidade adere estritamente ao sistema de gestão da qualidade ISO900, com cada detalhe da instalação de todo o equipamento sendo estritamente controlado.
