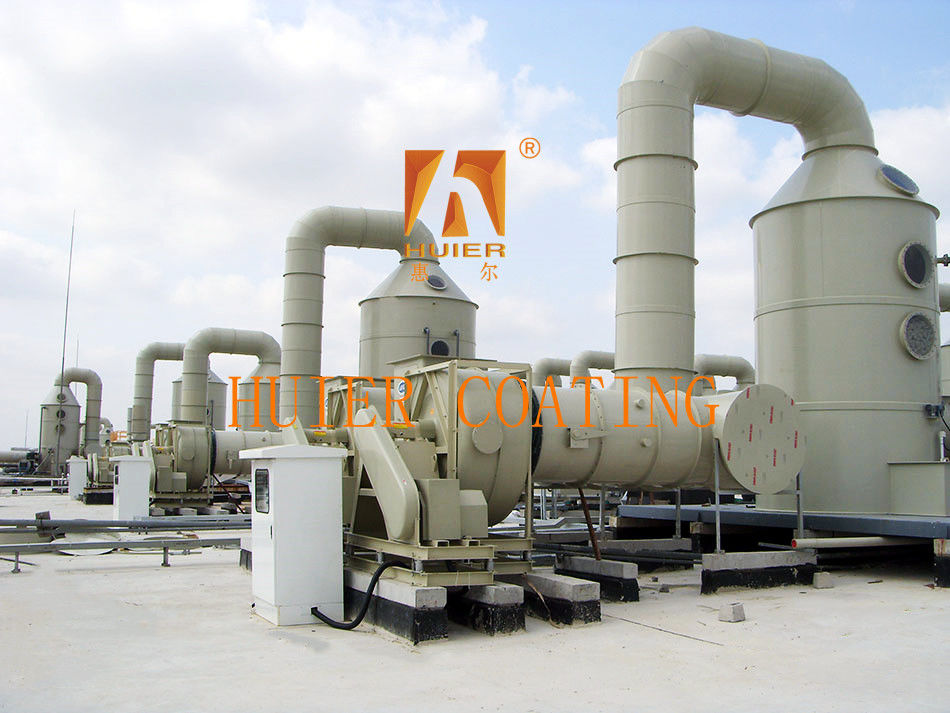

Equipamento avançado de protecção do ambiente para eficiência de depuração e controlo de emissões de COV

Descrição do equipamento:

1Diagrama esquemático da estrutura do núcleo

Fonte de gases residuais → Capuz de recolha de gases fechado → Filtro de pré-tratamento → Adsorção de carbono ativado/combustão catalítica RCO → Ventilador centrífugo → Emissão da chaminé
↑ ↑ ↑
Rede de condutas Torre de pulverização (opcional) Sistema de monitorização em linha

2- Vantagens do processo
✅ Purificação de elevada eficiência: a temperatura de combustão catalítica RCO requer apenas 300-400°C (40% de poupança de energia em comparação com a combustão tradicional)
✅ Operação e manutenção inteligentes: Sensor de diferencial de pressão alerta sobre a substituição do material do filtro, PLC controla automaticamente a temperatura de combustão
✅ Projeto de segurança: válvula de alívio de pressão à prova de explosão + detector de chama, tempo de resposta do detector de chama < 0,1 segundo

3Recomendações de selecção
Linhas de produção pequenas e médias: adsorção de carbono ativado + diluição por ar (custo de investimento < 800.000 yuans)
Scenário de produção contínua: sistema de incineração RCO/RTO (eficiência de tratamento > 98%)
Ambiente de elevada humidade: adicionar pré-módulo de desumidificação por condensação

4Parâmetros técnicos essenciais

Estruturas e componentes principais:

Descrição normalizada dos equipamentos de tratamento de gases residuais para a linha de produção de pulverização, apresentada em estrutura modular:
I. Estrutura do núcleo e componentes

1Sistema de recolha de gases residuais Capuz de recolha de gases fechado: material de aço inoxidável 304, volume de ar sob pressão negativa ≥ 5000 m3/h Rede de condutas de ar: ligação de flange segmentada,equipado com válvula de controlo do volume de ar Filtro de pré-tratamento : Filtro metálico de três fases (particulares de interceptação ≥ 5 μm)

2. Unidade de tratamento de purificação Caixa de adsorção de carbono ativado Camada de mel camada de carbono ativado: valor de iodo ≥ 800 mg/g, densidade de enchimento 450 kg/m35m) Dispositivo de combustão catalítica (RCO) Portador do catalisador: cerâmica cordierita, revestimento de metais preciosos (Pt-Pd) Trocador de calor: aço inoxidável 316L, eficiência de troca de calor ≥ 75% Torre de pulverização (opcional): Sistema de circulação de solução alcalina,Controle automático do valor de pH

3Sistema de controlo de emissões
Ventilador centrífugo: motor à prova de explosão (potência de 22 a 75 kW regulado em frequência variável) Monitor online:Detecção em tempo real de COV/COVTV/partículas (plataforma de proteção ambiental de acoplagem de dados) Chimney : altura ≥ 15 m, equipado com dispositivo de protecção contra raios

Características:

1.Alto desempenho de custo: com base no posicionamento do produto e na estratégia de desenvolvimento do cliente, e com a acessibilidade económica como base, alcançamos o melhor desempenho de custo.
2O conceito de concepção avançado e meticuloso do equipamento, juntamente com o equipamento industrial altamente automatizado, apresenta a imagem de uma empresa moderna e avançada.
3O sistema tem uma elevada adaptabilidade, satisfazendo as exigências de produção actuais e reservando espaço para desenvolvimento, tendo em conta as necessidades de aumento da produção e melhoria da qualidade no futuro.
4.A conformidade da qualidade adere estritamente ao sistema de gestão da qualidade ISO900, com cada detalhe da instalação de todo o equipamento sendo estritamente controlado.
